Электрика для вашего дизайн-проекта.
Вы передаёте планировку, замысел освещения и выбранное оборудование. Я согласовываю электротехнические решения с интерьером и готовлю рабочую документацию для монтажной команды.
Для первого разговора: описание объекта, стадия дизайн-проекта и ваша задача.
Инженерия поддерживает интерьер, а не спорит с ним.
Точки подключения, группы света, автоматика и щитовое оборудование рассматриваются вместе с планировкой и сценарием жизни.
До начала монтажа проверяем нагрузки, размещение оборудования, трассы и взаимные ограничения. Принятые решения фиксируются так, чтобы дизайнер, заказчик и монтажная команда читали одну логику.
Что получает команда проекта.
Согласованные решения и понятная рабочая документация. Состав комплекта определяем по объекту: от расположения точек и групп света до трасс и связей со щитом.
- Техническую проверку концепцииДо того, как спорное решение станет работой на объекте.
- Понятную документациюДля согласования с заказчиком и передачи монтажной команде.
- Единую точку инженерных вопросовБез разрыва между электрикой, светом, щитом и монтажом.
- Контролируемые измененияС сохранением исходной логики проекта при уточнениях.
Рассмотреть фрагменты документации — 5 схем
Планы и рабочие схемы
Примеры документации PROFELECTRO: расположение точек и кабельные трассы. Подборка показывает разные виды чертежей, а не один совместный проект с дизайнером.
Освещение и выключатели
Фрагмент проекта освещения: расположение светильников, выключателей и групп управления.

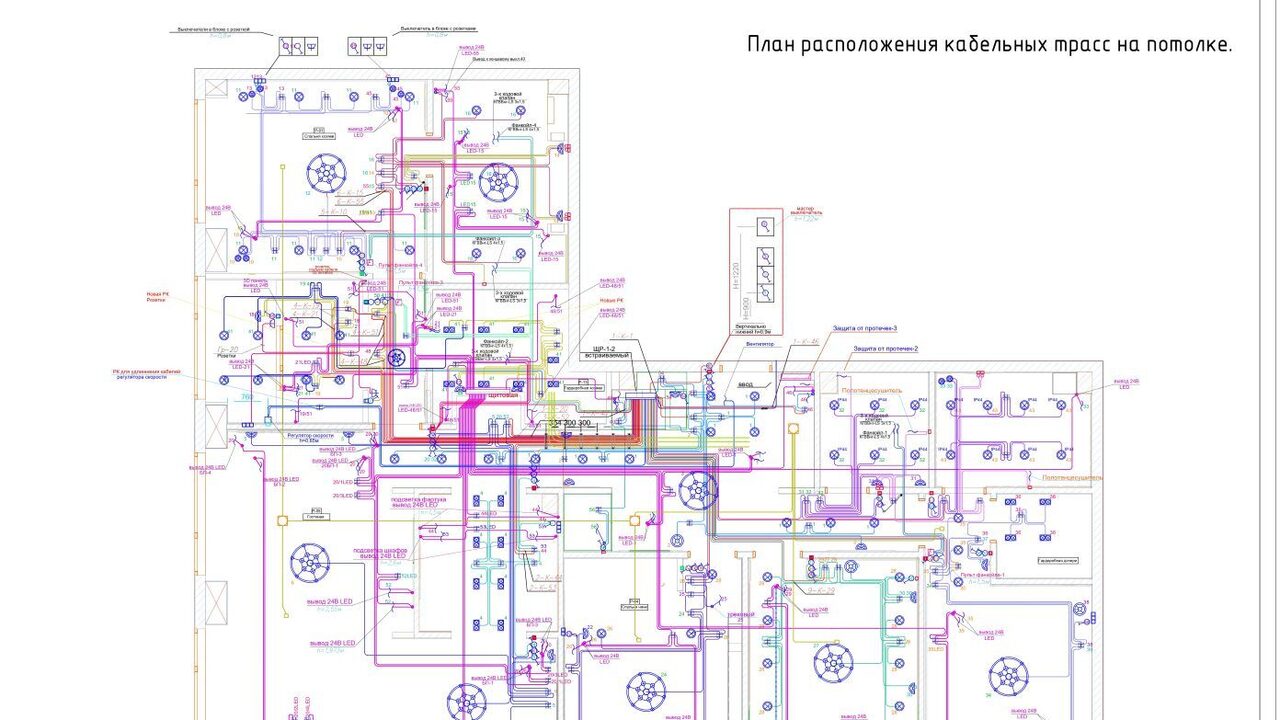

Кабельные трассы по потолку
Фрагмент плана ЭОМ: маршруты кабелей, линии освещения и привязка электрических точек.
Кабельные трассы в полу
Фрагмент рабочего плана: прокладка кабелей в полу, выводы к оборудованию и монтажные примечания.
Розетки и выводы кабеля
Фрагмент плана розеток: места подключения оборудования, номера групп и высотные отметки.
Слаботочные линии
Фрагмент плана сетей связи: трассы кабелей UTP, выводы для оборудования и обозначения помещений.
Как строится совместная работа.
От интерьерного замысла до решений, которые понимает монтажная команда.
- 01
Сверяем замысел
- Вы
- Передаёте планировку, концепцию освещения, ведомость оборудования и важные сценарии.
- Мы
- Уточняем задачу, исходные данные и ограничения объекта.
Общая исходная задача
- 02
Проверяем техническую реальность
- Вы
- Уточняете приоритеты интерьера и выбранное оборудование.
- Мы
- Сопоставляем нагрузки, подключения, размещение щитов и монтажные ограничения.
Согласованные технические решения
- 03
Фиксируем решения
- Вы
- Проверяете планы и участвуете в согласовании с заказчиком.
- Мы
- Готовим планы и схемы для согласования и выполнения монтажа.
Понятная рабочая документация
- 04
Сопровождаем реализацию
- Вы
- Передаёте вопросы и изменения, возникающие на объекте.
- Мы
- Разбираем их вместе, сохраняя связь между проектом, щитом и объектом. Формат сопровождения обсуждаем отдельно.
Сохранённая логика проекта

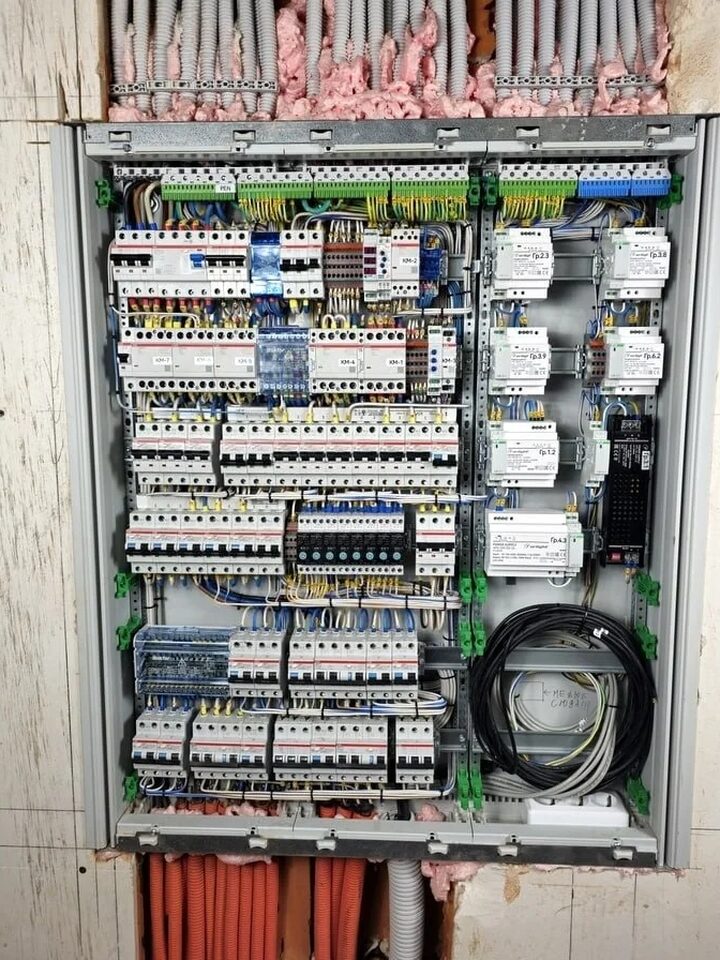

От проекта — к щиту и монтажу.
Документация не заканчивается на файле. Она связывает проектные решения с аппаратами защиты, линиями и фактическим исполнением на объекте.
- Согласованность
- Расположение точек на планах соответствует линиям на схемах и оборудованию щита.
- Ответственность
- Кирилл лично держит инженерную логику проекта и ключевые согласования.
Подключимся на текущей стадии проекта.
Расскажите об объекте и текущей стадии дизайн-проекта. Планировку можно приложить, если она готова; недостающие материалы и формат сотрудничества обсудим вместе.
