01 / 04 · Проект ЭОМ
Проект электрики для дома, квартиры или коммерческого объекта: где будут розетки и свет, как пройдут кабели и какое оборудование потребуется.
ЭОМ — проект электроснабжения и освещения. Он помогает согласовать расположение оборудования и кабелей до начала монтажа.
Для первого обращения достаточно описания задачи. Затем разберём, какие материалы уже есть и что нужно подготовить.
Состав документации фиксируется под задачу и остаётся понятным проектировщику щита и монтажной команде.
Проект собирается вокруг реального объекта, его нагрузок и будущей эксплуатации — без отделения чертежей от реализации.
Выберите пункт — выделим его на иллюстрации.
Фиксируем состав помещений, инженерных систем, вводные ограничения и сценарии использования.
Формируем группы, определяем принципы защиты и связь линий со щитовым оборудованием.
Показываем размещение оборудования, трассы и решения, которые должны быть однозначно прочитаны на объекте.
Проверяем взаимосвязи разделов и фиксируем изменения до передачи документации в работу.
От первого описания объекта до документации, с которой можно переходить к монтажу.
Вы рассказываете об объекте и пожеланиях. Уточняем, какие планы и сведения уже есть.
Разбираем оборудование и ограничения объекта, согласуем состав документации.
Разрабатываем планы и схемы, обсуждаем расположение оборудования и необходимые изменения.
Фиксируем согласованный результат и поясняем решения, важные для щита и монтажа.
Кабельные трассы, освещение и электрические точки — разные листы одного комплекта документации. Откройте изображение, чтобы рассмотреть обозначения.

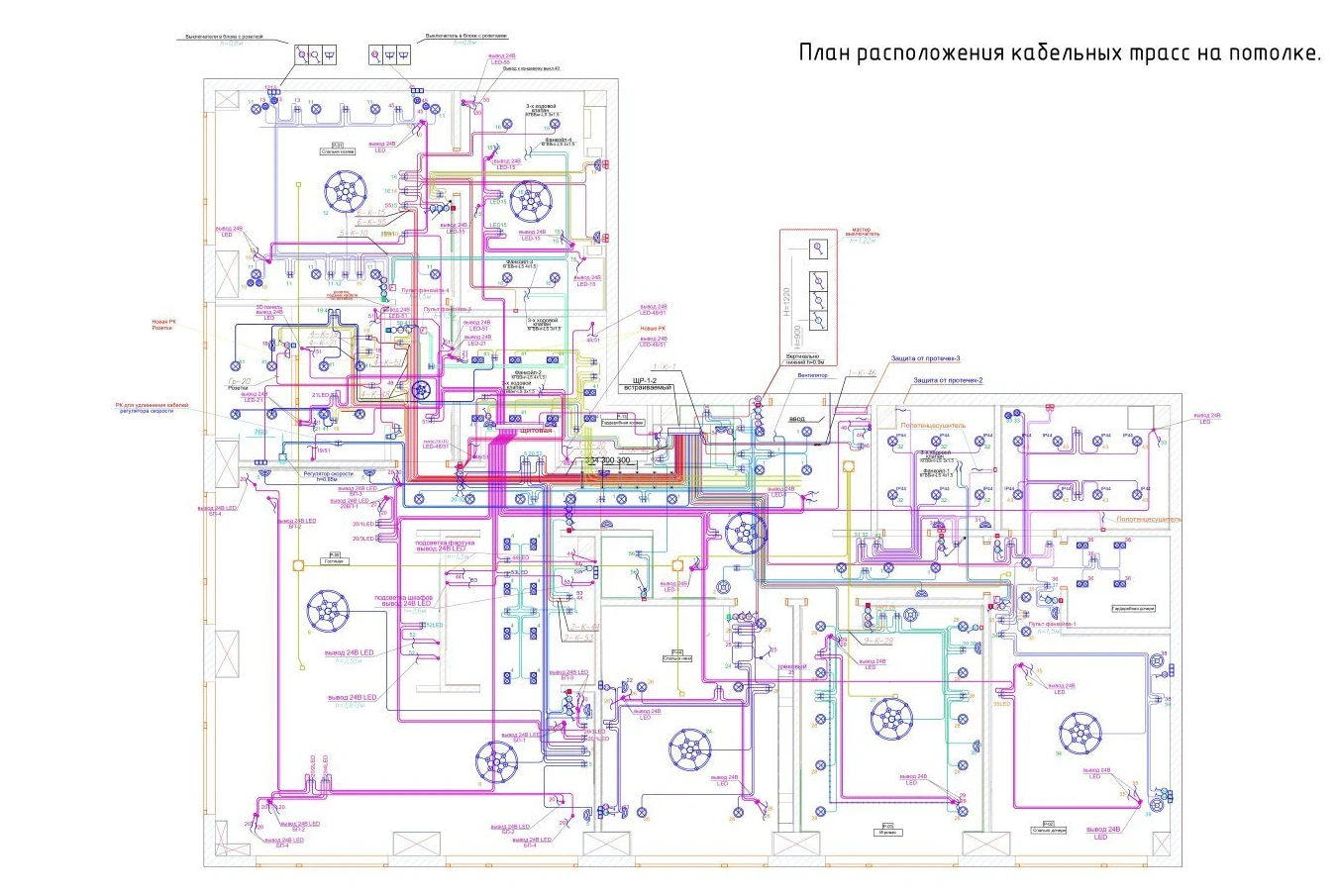

Фрагмент плана ЭОМ: маршруты кабелей, линии освещения и привязка электрических точек.

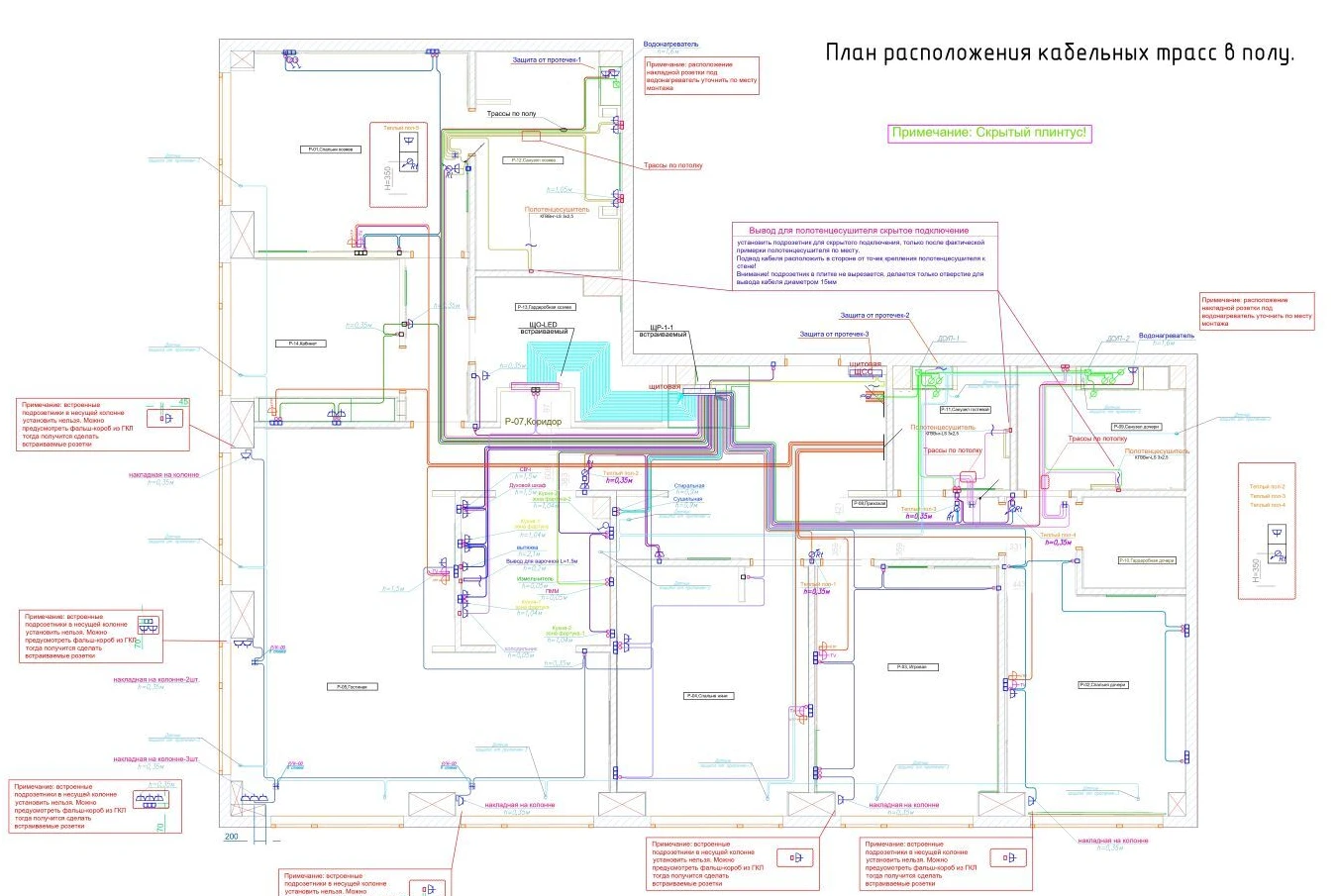

Фрагмент рабочего плана: прокладка кабелей в полу, выводы к оборудованию и монтажные примечания.

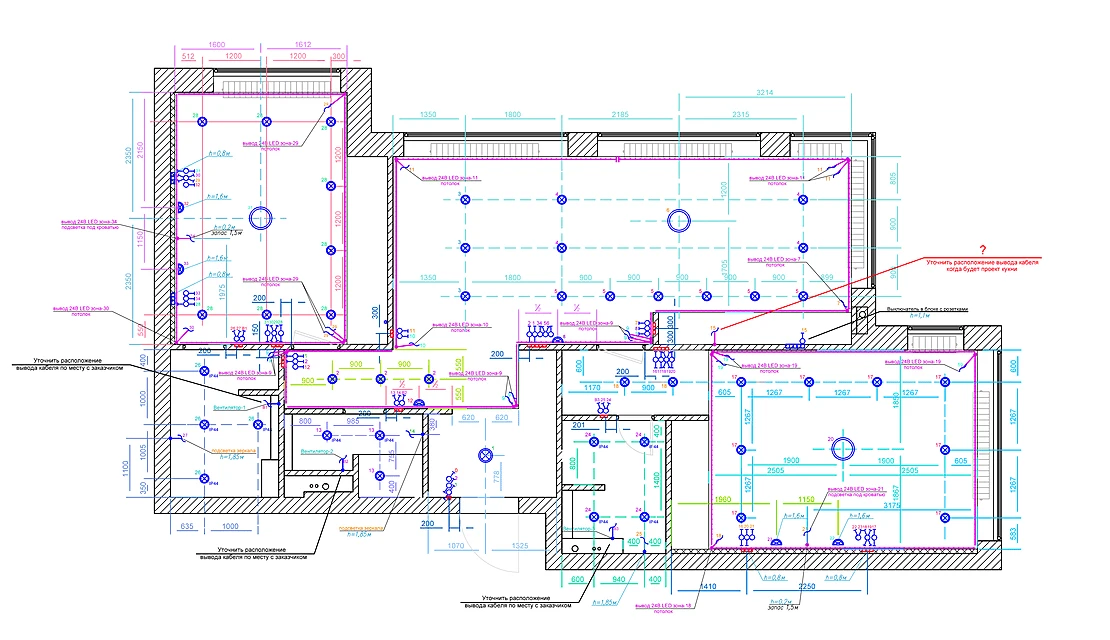

Фрагмент проекта освещения: расположение светильников, выключателей и групп управления.

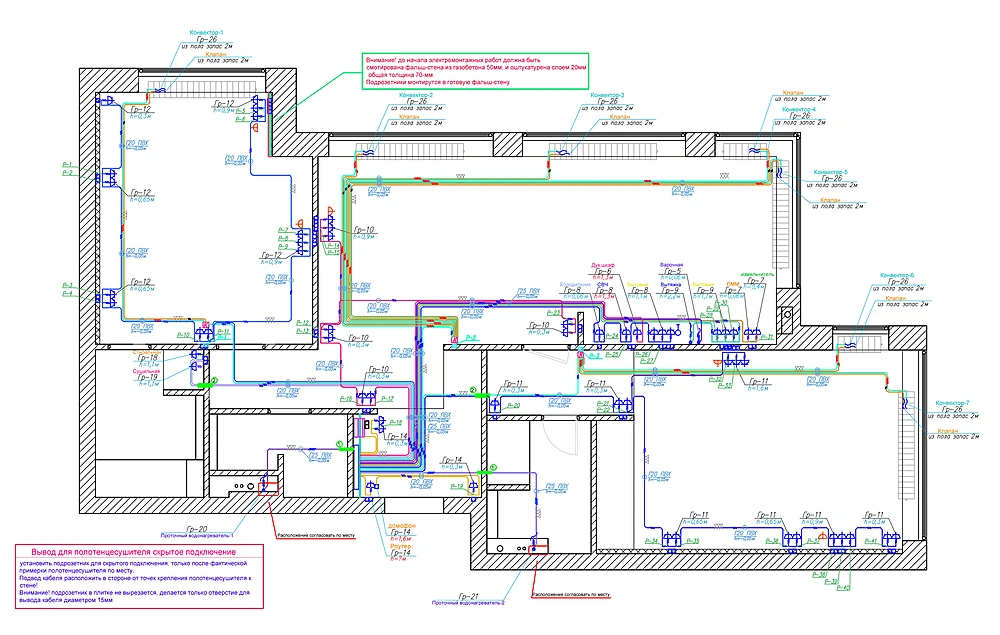

Фрагмент плана розеток: места подключения оборудования, номера групп и высотные отметки.

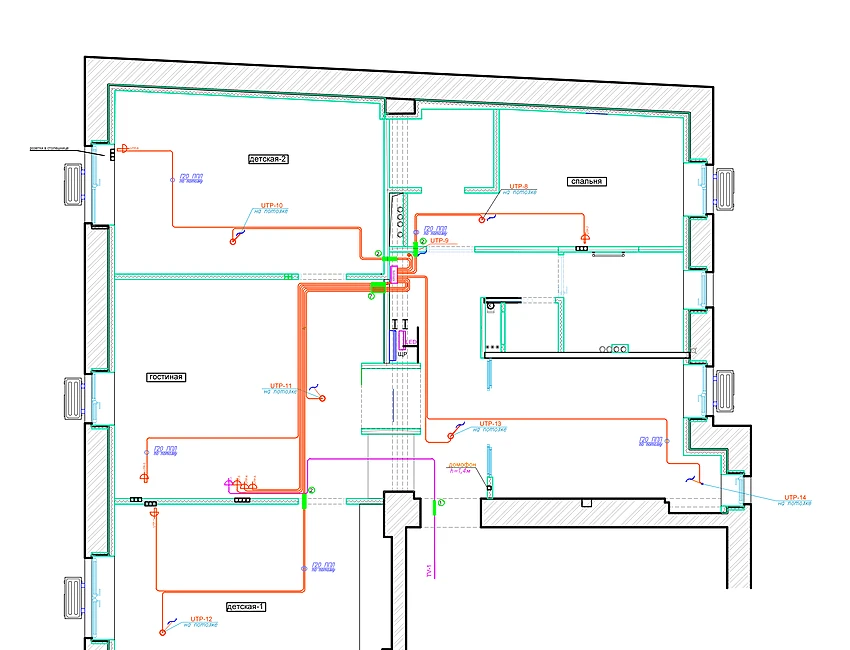

Фрагмент плана сетей связи: трассы кабелей UTP, выводы для оборудования и обозначения помещений.
Что важно учесть до прокладки кабелей и установки оборудования.
Освещение, климат, автоматика и слаботочные решения проверяются на пересечения и общие сценарии.
Обозначения и привязки должны помогать исполнителю, а не оставлять ключевые решения для догадок на объекте.
Резервы и будущие сценарии обсуждаются до того, как изменение потребует переделки готовых линий.
Ответы уточняют границы услуги до начала разработки.
Да. Документация может быть подготовлена как самостоятельный результат и передана квалифицированным исполнителям.
План розеток показывает, где нужны точки подключения. Проект ЭОМ связывает эти точки с нагрузками, электрическими группами, кабельными трассами и щитом. В комплект входят планы, схемы и спецификация; точный состав согласуется под объект.
Укажите тип объекта, площадь, стадию строительства или ремонта и нужный объём документации. Приложите планировку и список оборудования, если они есть. Одной площади недостаточно: состав систем и исходных данных у объектов различается.
Если ещё нужно определить расположение розеток, света и кабелей, начните с проекта ЭОМ. Если линии уже определены и нужна схема, компоновка и перечень компонентов щита — с проектирования электрощита. При готовой проводке сначала уточняются фактические линии и нагрузки.
Да, если исходные планы и технические данные позволяют однозначно описать объект. Необходимость выезда определяется по вводным.
Фиксируем известные нагрузки и отдельно отмечаем решения, для которых нужны дополнительные данные или резерв.
Сначала определяется задача проверки и состав документации. После этого можно согласовать формат технического разбора.
Дом или квартира, примерная площадь и текущая стадия — этого достаточно для первого разговора. Планы можно прислать, если они уже есть.
Для обсуждения объёма и стоимости важны площадь, состав работ и готовность проекта. Если чего-то пока не знаете, так и напишите.
