03 / 04 · Сборка электрощитов
Соберём электрощит для вашего объекта по согласованному проекту: установим оборудование, выполним соединения, маркировку и проверку.
Сборку можно выделить в самостоятельный этап, если схема уже разработана и объект готовится к установке щита.
Написать можно и без готового проекта. Для самой сборки понадобится согласованная документация — разберём, что уже есть и чего не хватает.
Готовый щит и документы к нему. Доставку и подключение на объекте обсуждаем отдельно.
От проверки проекта и комплектации до передачи щита для подключения на объекте.
Выберите пункт — выделим его на иллюстрации.
Сверяем схему, компоновку, спецификацию и вопросы, которые могут повлиять на сборку.
Подбираем согласованные компоненты и проверяем их соответствие документации до установки.
Размещаем аппараты, выполняем внутренние соединения и сохраняем читаемую структуру щита.
Сопоставляем обозначения со схемой и проверяем выполненные соединения перед передачей.
Проект и комплектующие согласуются до сборки; готовый щит проверяется перед передачей.
Вы описываете объект и присылаете проект, если он есть. Проверяем готовность документации к сборке.
Уточняем корпус, оборудование и состав работ. Собственные компоненты заказчика проверяем отдельно.
Монтируем аппараты, выполняем соединения и переносим обозначения из документации.
Проверяем соединения и соответствие схеме перед упаковкой и передачей на объект.

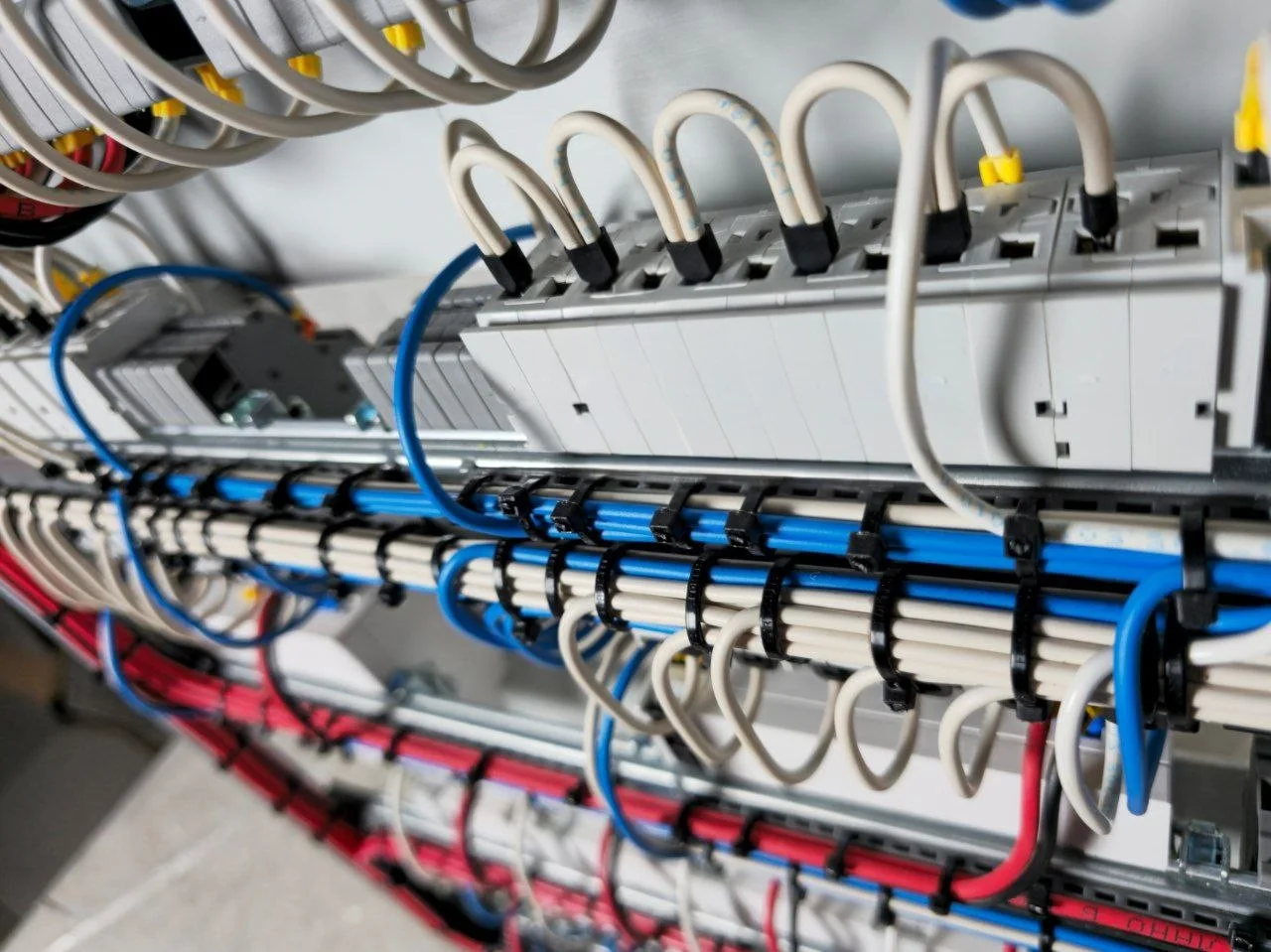

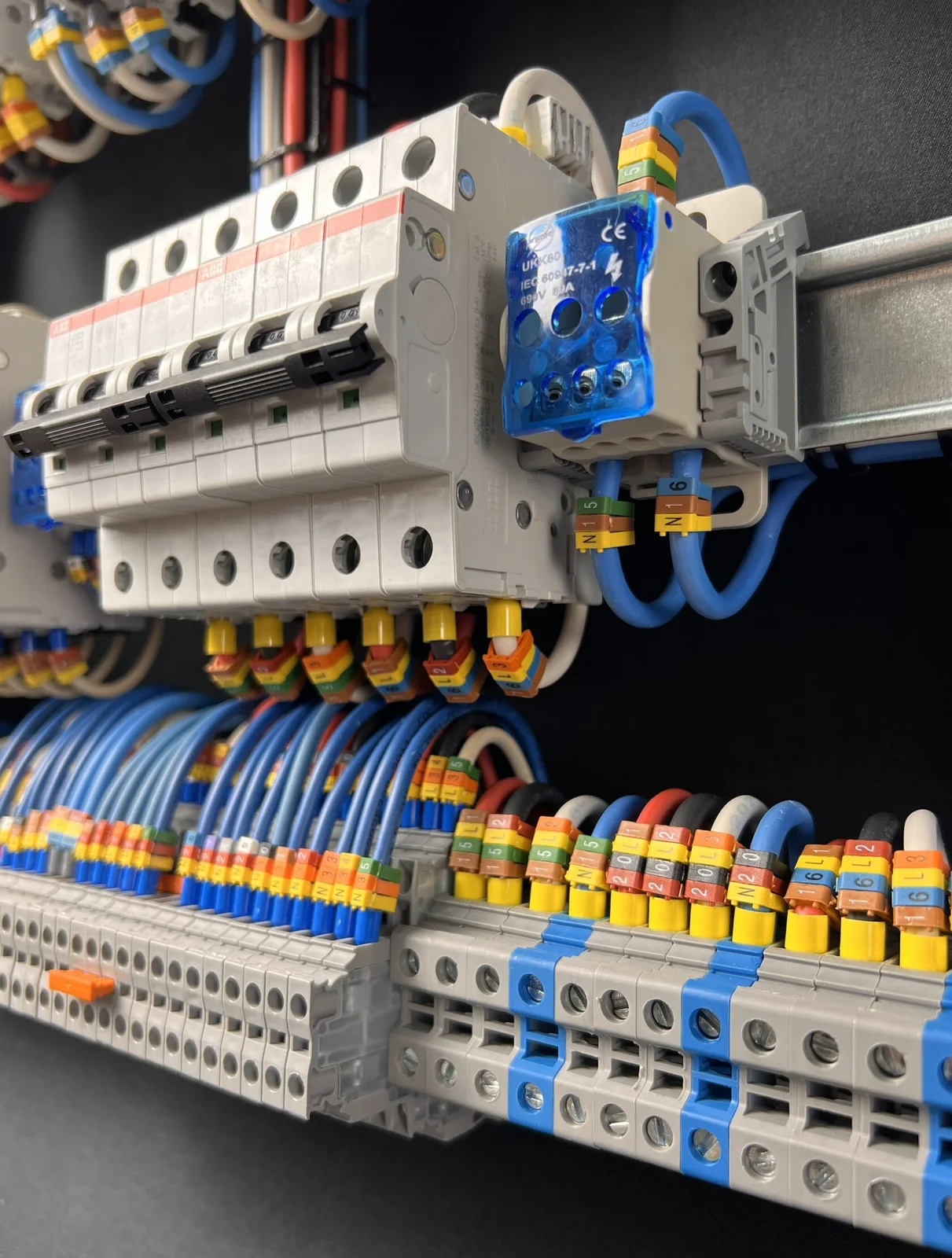

От общего вида электрощита до клемм и внутренней укладки проводников. Фотографии можно открыть и рассмотреть крупнее.

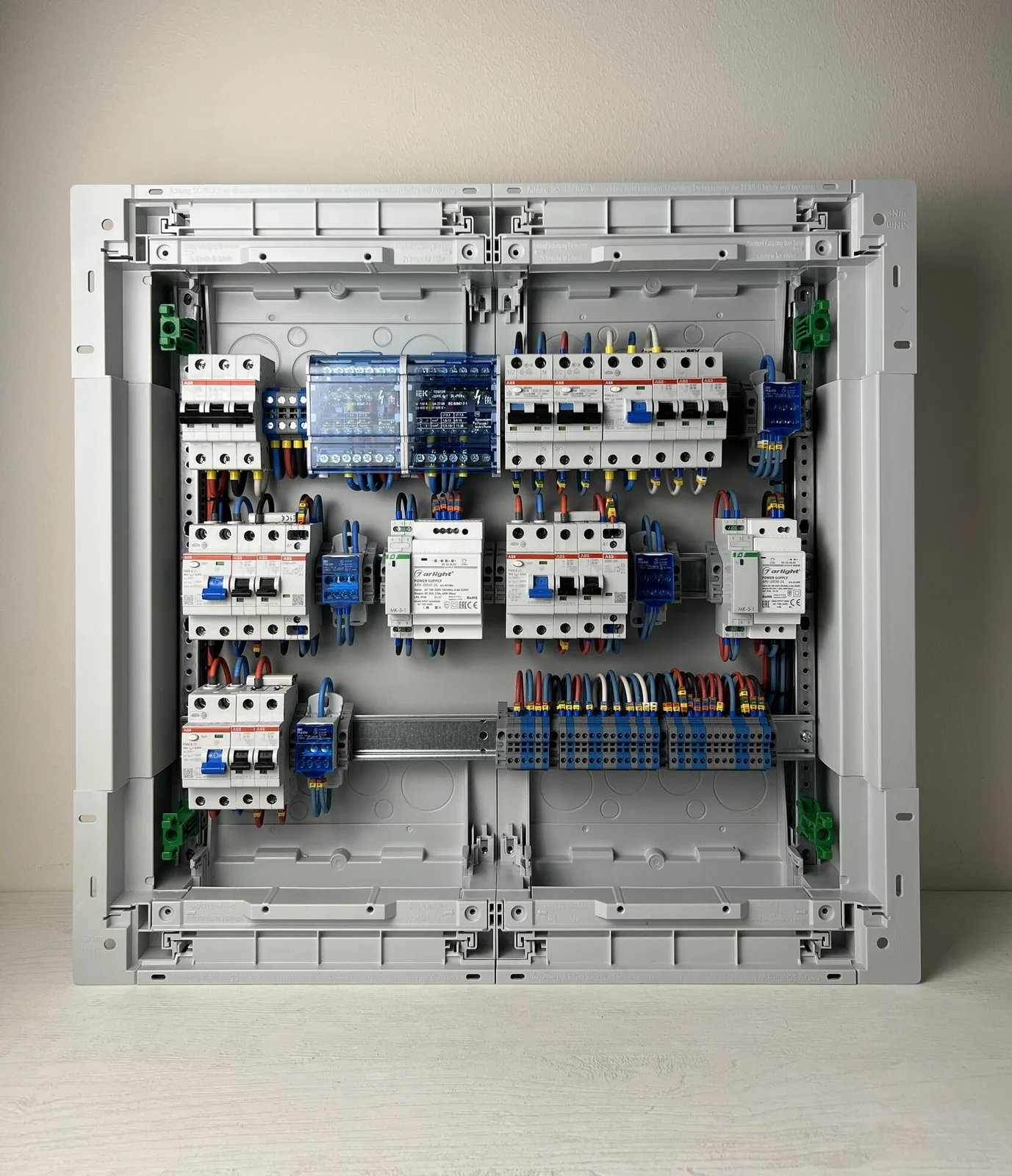

Открытый электрощит в белом корпусе: размещение аппаратов, соединений и клеммных групп.

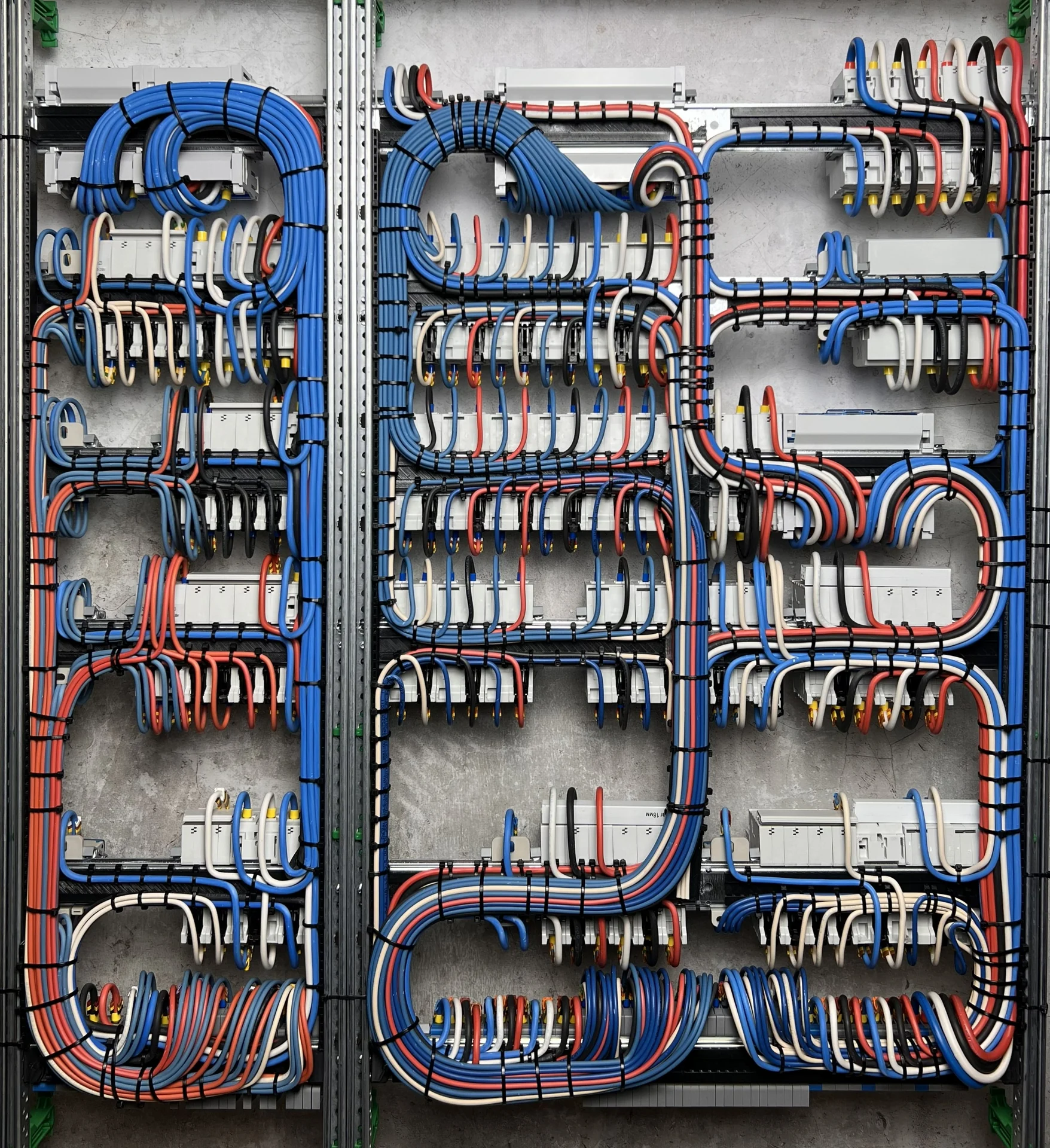

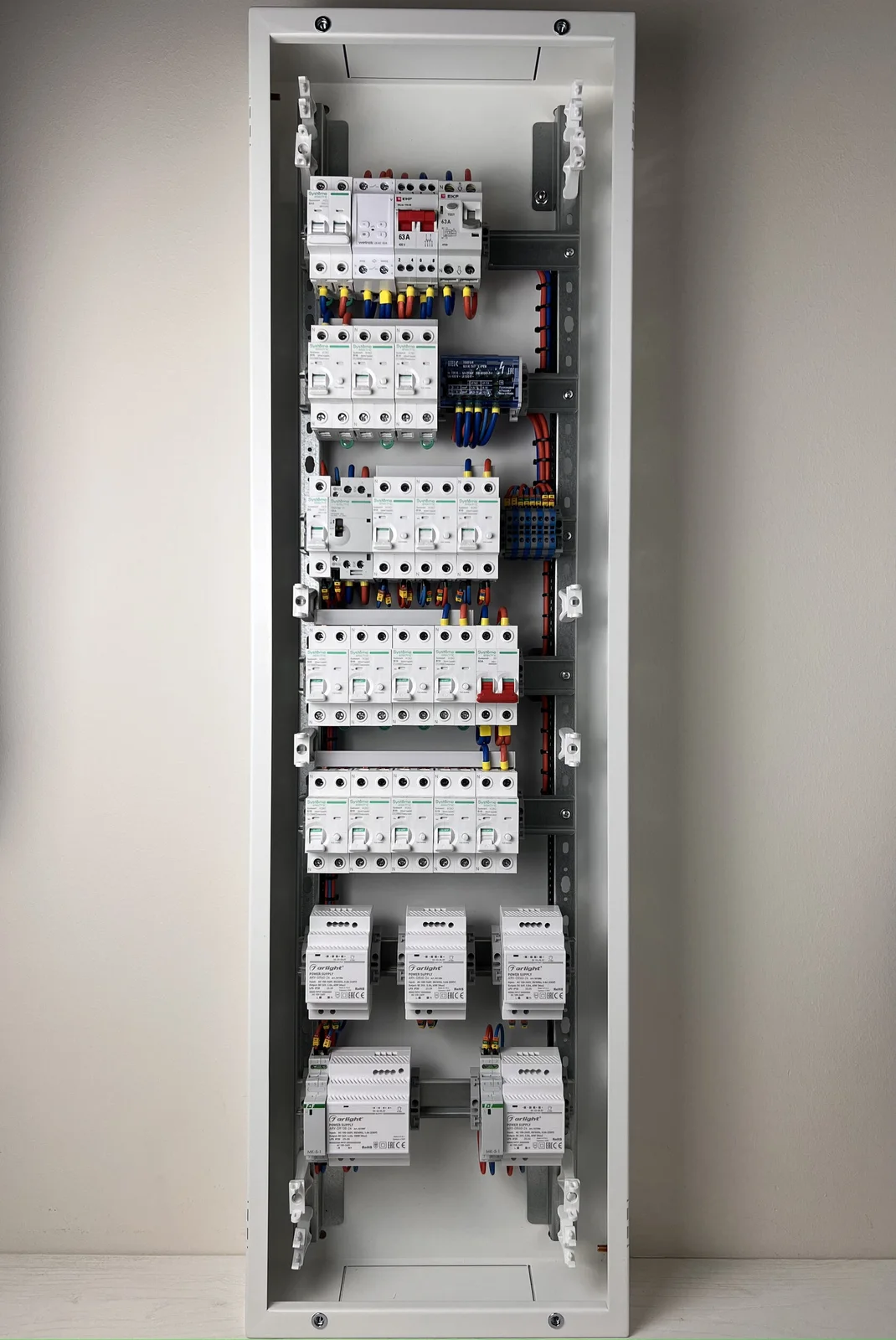

Вертикальная компоновка оборудования и проводников внутри распределительного щита.

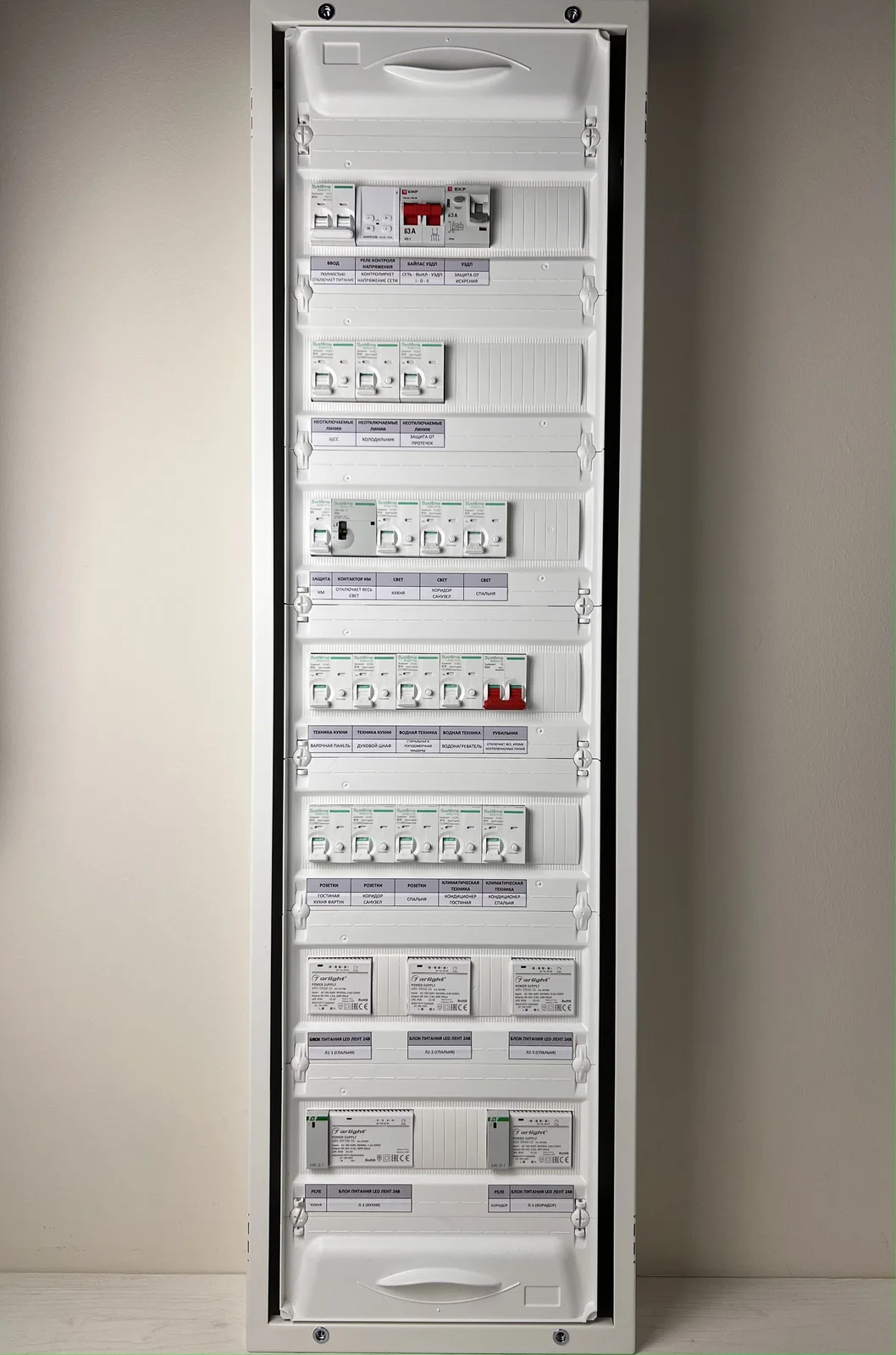

Электрощит с установленными лицевыми панелями и подписями электрических групп.
Что важно для подключения и обслуживания готового щита.
Изменения по ходу сборки должны быть отражены в актуальной схеме, иначе объект получает две разные версии системы.
Компоновка должна сохранять возможность проверить и обслужить ключевые узлы после установки.
До транспортировки фиксируются обозначения и состав, важные для последующего подключения линий.
Формат работы зависит от качества исходной схемы и готовности объекта к подключению.
Да, после технической проверки документации. Неоднозначные или противоречивые решения сначала выносятся на согласование.
Если проект есть, пришлите схему, компоновку и перечень оборудования. Укажите, какие компоненты уже куплены и нужно ли подключение на объекте. Если проекта нет, начнём с описания задачи и уточним состав щита до сборки.
Обратиться можно без проекта. Но до сборки нужно согласовать электрическую схему, оборудование и корпус. Подготовка этой документации относится к проектированию электрощита, а не заменяется подбором аппаратов в процессе сборки.
Результат — собранный и промаркированный щит с сопроводительными материалами по согласованному составу. Схема и обозначения должны позволять сопоставить оборудование с линиями объекта. Доставку и подключение согласуем отдельно.
Состав и состояние компонентов нужно проверить до начала сборки. Решение принимается по конкретному комплекту.
Формат передачи и требования к упаковке обсуждаются отдельно с учётом габаритов и способа дальнейшего подключения.
Подключение может быть отдельной задачей в доступной географии. Его состав определяется по объекту и монтажной готовности.
Напишите, для какого объекта нужен щит и есть ли проект. Если есть схема или фотографии, приложите их к письму.
Для обсуждения объёма и стоимости важны площадь, состав работ и готовность проекта. Если чего-то пока не знаете, так и напишите.
